¶ 1. Resumo
O manual abrangente sobre a solução T6 Planning™ destaca sua importância no gerenciamento de desempenho corporativo, abordando desde a busca por vantagem competitiva até a descrição detalhada da arquitetura, requisitos de servidor, banco de dados e cenários de implantação. Destaca-se a flexibilidade da solução, que opera via navegador, sem a necessidade de softwares adicionais, e oferece recursos como trabalho off-line com o Microsoft Excel. O documento visa fornecer uma compreensão completa da solução, abordando aspectos técnicos e práticos para avaliação e implementação.
¶ 2. Arquitetura do Sistema
¶ 2.1 Cliente
Enquanto muitas soluções de BI ofertadas no mercado dependem de máquinas com alta performance e da utilização de softwares adicionais, para garantir desempenhos satisfatórios, o T6 Planning, na parte cliente, requer um Browser (navegador) instalado para acessar a plataforma da solução, sem a necessidade de instalação de qualquer software adicional. Esta facilidade torna a solução flexível a qualquer ambiente.
A tabela a seguir identifica os navegadores da web compatíveis para uso com as versões mais recentes do T6 Planning.
| Browser | T6 Planning 10.2 | T6 Planning 10.1 | T6 Planning 10.0 | T6 Planning 3.3 | T6 Planning 3.2 |
|---|---|---|---|---|---|
| Internet Explorer 11 | X | X | X | X | X |
| Internet Explorer 10 | X | X | X | X | X |
| Internet Explorer 9 | X | X | X | X | X |
| Internet Explorer 8 | X | X | X | X | X |
| Internet Explorer 7 | |||||
| Firefox 19 or superior | X | X | X | X | X |
| Opera 12.0 or superior | X | X | X | X | X |
| Safari 7.0 or superior | X | X | X | X | X |
| Safari for iPad | X | X | X | X | X |
| Chrome 18 or superior | X | X | X | X | X |
Outro diferencial do T6 Planning é a possibilidade de se trabalhar off-line utilizando o Microsoft Excel 2007 / 2010 / 2013/ 2016. Esta integração é feita através de um suplemento instalado a partir do portal Web do T6 Planning.
¶ 2.2 Servidor da Aplicação
A solução T6 Planning é uma aplicação Web que roda sobre a plataforma Microsoft ASP.NET. Juntamente com esta aplicação Web existe um Web service que tem por função:
- Dar acesso remoto a todas as regras de negócio do T6 Planning.
- Permitir que o suplemento do T6 Planning no Microsoft Excel acesse os dados da solução via HTTP ou HTTPS.
Este Web service foi desenvolvido utilizando-se da tecnologia WCF - Windows Communication Foundation. Para mais detalhes sobre WCF consulte http://msdn.microsoft.com/enus/netframework/aa663324.aspx.
Com relação a instalação, para que o T6 Planning funcione corretamente, os seguintes componentes devem ser previamente instalados:
- Microsoft Windows Server 2008 R2 (Standard ou Enterprise com Service Pack 1 ou superior)
- Microsoft Windows Server 2012 (Standard ou superior).
- Microsoft Windows Server 2012 R2 (Standard ou superior).
- Microsoft Windows Server 2016 (Standard ou superior).
- Internet Information Services (IIS) na versão 7 ou superior.
É necessário que esteja instalado o “IIS 6 Management Compatibility”. Para mais detalhes e dicas sobre IIS, consulte o manual “T6 Planning - IIS Setup Tips”. - Microsoft .Net Framework 4.6 ou superior:
https://www.microsoft.com/pt-br/download/details.aspx?id=49981 - Microsoft SQL Server 2008 Native Client:
X86 Package - http://go.microsoft.com/fwlink/?LinkId=123717&clcid=0x409
X64 Package - http://go.microsoft.com/fwlink/?LinkId=123718&clcid=0x409 - Report Viewer 2012:
http://www.microsoft.com/en-us/download/details.aspx?id=35747
¶ 2.2.1 Compatibilidade
Antes de iniciar a instalação do T6 Planning integrado ao MicroStrategy, deve-se verificar a compatibilidade de versões do T6 Planning com o MicroStrategy, conforme tabela abaixo:
| MicroStrategy Version | T6 Planning 10.2 | T6 Planning 10.1 | T6 Planning 10.0 | T6 Planning 3.3 | T6 Planning 3.2 | T6 Planning 3.1 |
|---|---|---|---|---|---|---|
| MicroStrategy 10.x | X | X | X | |||
| MicroStrategy 9.5.x | X | X | X | X | ||
| MicroStrategy 9.4.x | X | X | X | X | X | |
| MicroStrategy 9.3.1 or superior | X | X | X | X | X | |
| MicroStrategy 9.3.0 | X | X | X | X | X | X |
| MicroStrategy 9.2.x | X | X | X | X | X | X |
¶ 2.3 Relatório
Referente aos relatórios do T6 Planning na versão integrada com o MicroStrategy:
- São relatórios gerados e controlados pelo MicroStrategy. O usuário final não visualiza a separação na integração dos dois produtos. Para mais detalhes consulte o “Manual de Instalação / Integração T6 Planning para o MicroStrategy”.
- O T6 Planning passa a se comportar como uma ferramenta extra ao produto MicroStrategy, isto é, as funcionalidades referentes ao planejamento orçamentário são feitas pelo T6 Planning e a parte de BI é feita pelo MicroStrategy.
Nota: Para maiores informações sobre o MicroStrategy consulte: http://www.microstrategy.com/.
¶ 2.4 Banco de Dados
A arquitetura do T6 Planning trabalha com dois bancos de dados os quais se apresentam da seguinte maneira:
- Um banco de dados é o repositório da aplicação, onde são armazenadas todas as informações da aplicação como: usuários, permissões, as definições do modelo, as fórmulas, etc.
- O outro banco é o T6 Planning Analytics que utiliza um modelo dimensional criado automaticamente com base nas definições do projeto. Este banco utiliza dados extraídos do repositório, disponibilizando-os de forma coerente e estruturada, facilitando as pesquisas e uso destas informações.
Independente do cenário a ser implantado, o T6 Planning requer a utilização de um desses programas:
- Microsoft SQL Server 2008 R2 (Standard ou Enterprise com Service Pack 2 ou superior)
- Microsoft SQL Server 2012 (Standard ou Enterprise com Service Pack 1 ou superior).
- Microsoft SQL Server 2014 (Standard ou superior).
- Microsoft SQL Server 2016 (Standard ou superior).
A solução permite ainda a comunicação com outras fontes de dados. Por exemplo, para carregar os dados do realizado, poderão ser utilizadas fontes de dados como Oracle, DB2, planilhas Excel, arquivos texto, entre outros.
¶ 2.5 Arquitetura em Ambientes Virtualizados
A solução T6 Planning também funciona em ambientes virtualizados. Tais ambientes no entanto devem atender aos seguintes requisitos:
- Gerenciados pela ferramenta Hyper-V ou VMware.
- A máquina virtual criada para esta finalidade deve ser exclusivamente dedicada a solução T6 Planning, considerando-se o cenário e as especificações do servidor.
¶ 2.6 Resumo da Arquitetura do Sistema

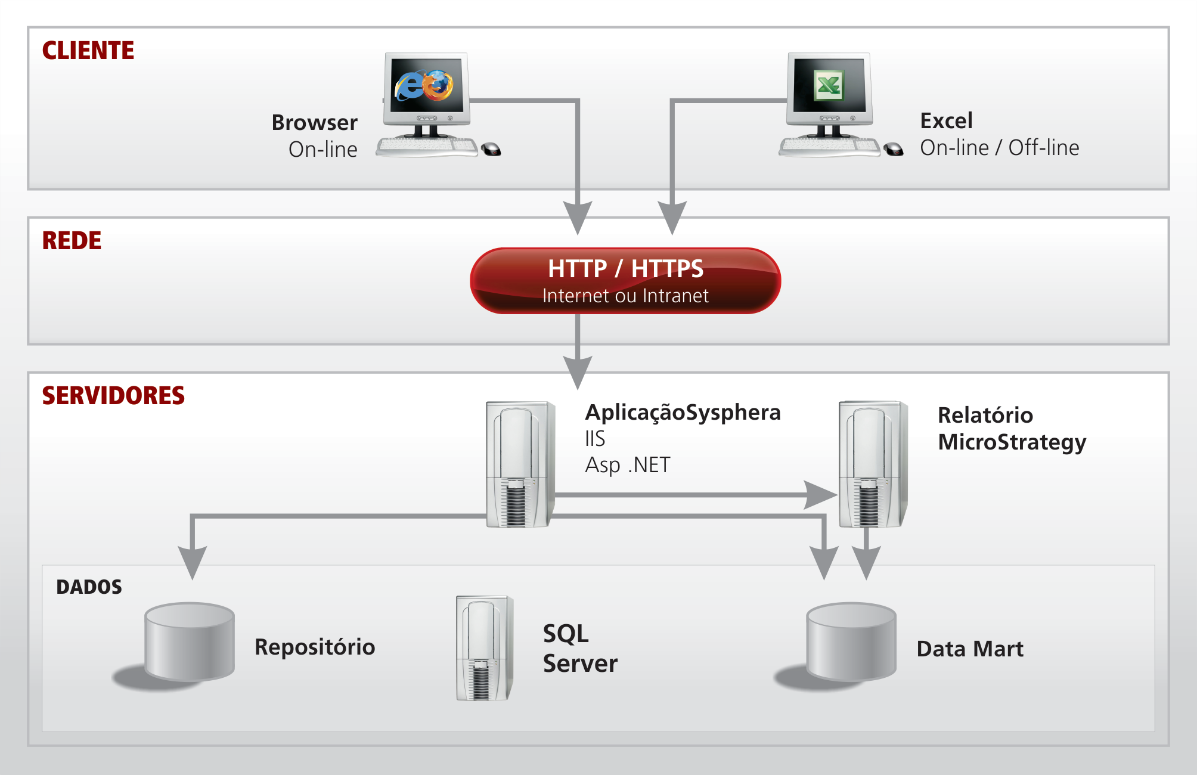

Para melhor exemplificar o assunto abordado neste capítulo, a imagem a seguir ilustra um esquema da arquitetura da solução T6 Planning integrada ao MicroStrategy, e a interação entre seus componentes.
¶ 3. Cenários de Implantação
Os componentes da solução T6 Planning podem ser instalados e configurados em diversos cenários. As opções vão desde um cenário onde todos os componentes rodam na mesma máquina até cenários onde cada componente roda em uma máquina separada, com ou sem redundância.
As diversas especificações de cenário dependem de diferentes fatores como número de usuários, tamanho do modelo, design do modelo, complexidade da(s) aplicação(ões) entre outros. Estes dados são apontados na análise detalhada dos fatores críticos para o ambiente da empresa, antes da instalação, na etapa de planejamento da implantação. É importante que está análise seja realizada em conjunto com um consultor técnico T6 Planning e a equipe de TI do cliente.
Os cenários propostos pelo T6 Planning permitem ao cliente alcançar o nível desejado de escalabilidade, disponibilidade e confiabilidade. Os tópicos a seguir descrevem os detalhes pertinentes a cada cenário de implantação.
¶ 3.1 Implantação de Pequeno Porte
Este cenário de implantação irá suprir as necessidades do cliente com uma única aplicação, e terá como características:
- Usuários: um administrador, 2 gestores e 40 planejadores.
- Modelo: um modelo de baixa complexidade e modelo de tamanho pequeno.
- Servidor: um único servidor para todos os serviços.
A tabela a seguir apresenta as especificações do servidor para este tipo de cenário.
| COMPONENTES | MÍNIMO | RECOMENDADO |
|---|---|---|
| CPU | Um processador com 2 núcleos com 4MB L2 2GHz 64Bits | Um processador com 4 núcleos com 6MB L2 3GHz 64Bits |
| RAM | 6GB | 8GB |
| Discos | 50GB SATA I | 50GB SATA II |
| Sistema Operacional | Windows Server 2008 R2 (com SP2 ou superior) | Windows Server 2012 |
| Outros | IIS 7 + Framework 4.5 + SQL Server 2008 (com SP2 ou superior) | IIS 7.5 + Framework 4.5 + SQL Server 2012 (com SP1 ou superior) |

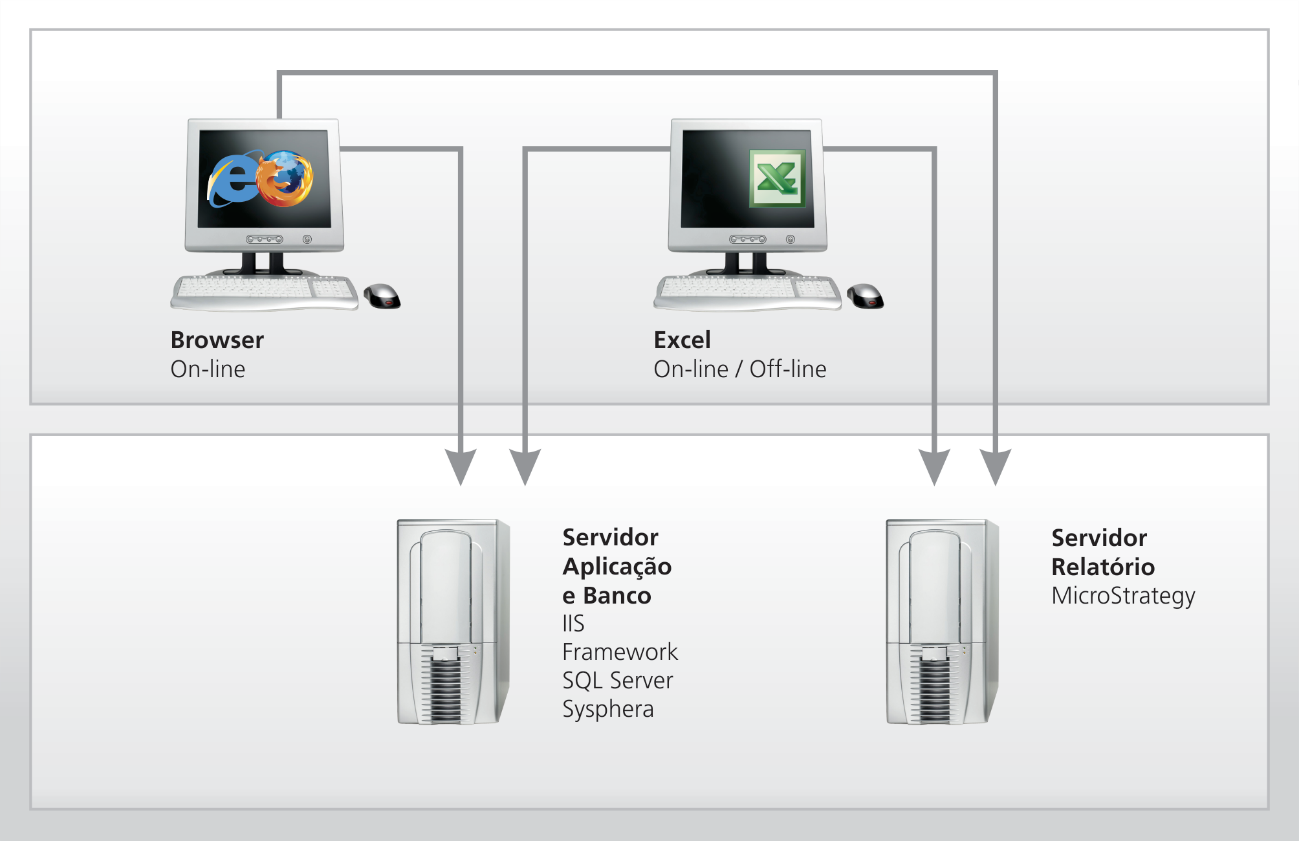

A imagem a seguir ilustra o esquema onde um único servidor atende a todos os serviços.
¶ 3.2 Implantação de Médio Porte
Este cenário de implantação irá suprir as necessidades do cliente com duas aplicações e terá as seguintes características:
- Usuários: 2 administradores, 20 gestores e 300 planejadores.
- Modelo: um modelo de média complexidade e modelo de tamanho médio.
- Servidor: serão necessários dois servidores. Um deles será o servidor de aplicação e o outro o servidor de dados e relatórios. O ideal é que o serviço de relatórios esteja vinculado a máquina de aplicação e não a de banco.
A tabela a seguir apresenta as especificações dos servidores para este tipo de cenário.
| COMPONENTES | MÍNIMO | RECOMENDADO |
|---|---|---|
| CPU | Dois processadores com 8 núcleos com 4MB L2 2GHz 64Bits | Dois processadores com 12 núcleos com 6MB L2 3GHz 64Bits |
| RAM | 6GB | 8GB |
| Discos | 512GB SATA II | 512GB SSD |
| Sistema Operacional | Windows Server 2012 64Bits | Windows Server 2012 R2 64Bits |
| Outros | IIS 7 + Framework 4.5 + SQL Server 2012 64Bits (com SP1 ou superior) | IIS 7.5 + Framework 4.5 + SQL Server 2014 64Bits |

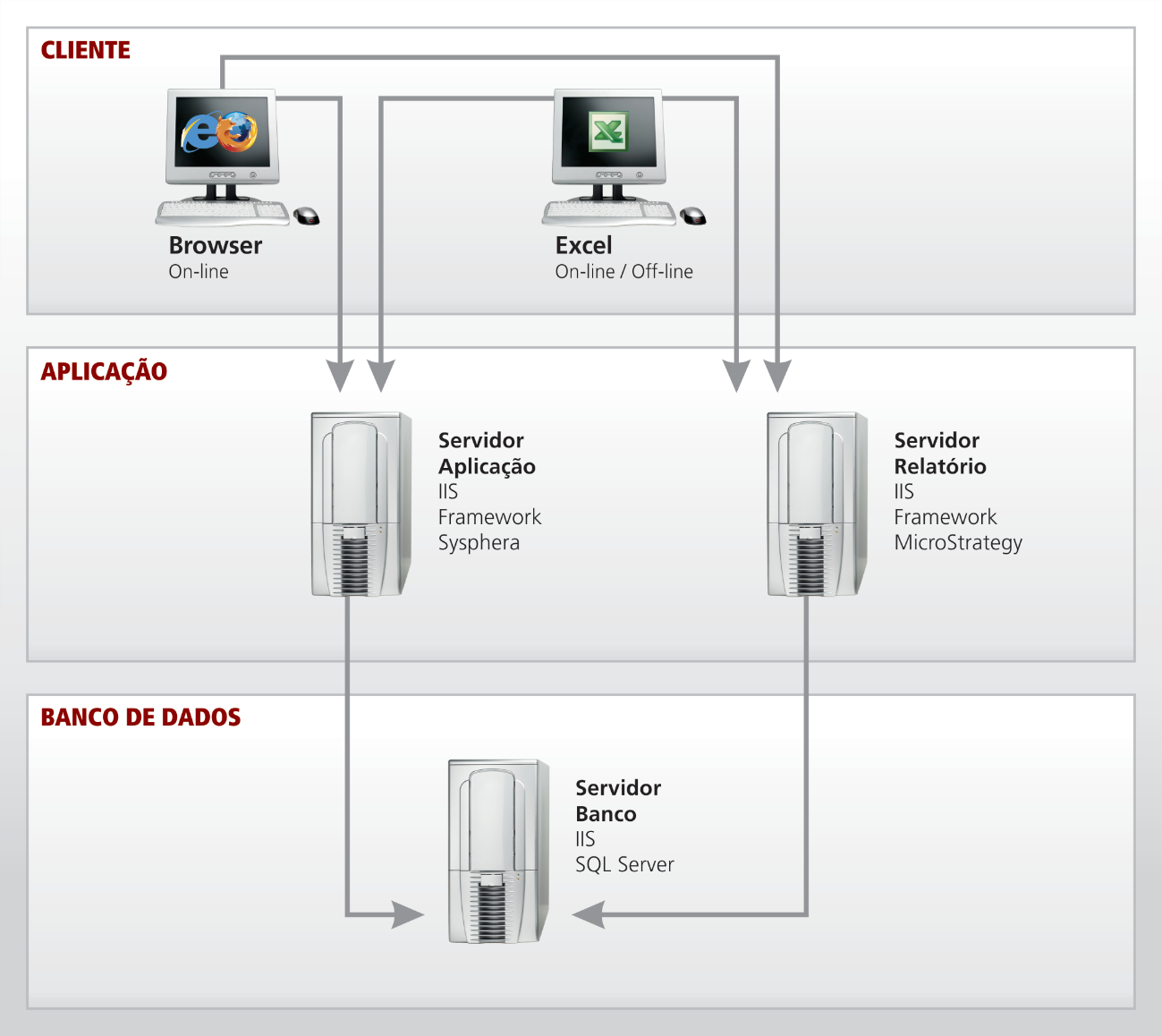

A imagem a seguir ilustra o esquema da arquitetura na implantação médio porte.
¶ 3.3 Implantação de Grande Porte
Este cenário de implantação irá suprir as necessidades do cliente com cinco aplicações e terá como características:
- Usuários: 10 administradores, 100 gestores e 1000 planejadores.
- Modelo: modelo de alta complexidade.
- Servidor: serão necessárias duas máquinas com load balance para a aplicação, duas máquinas com load balance para os relatórios e uma máquina dedicada para o banco de dados.
Todos os servidores devem seguir as especificações da tabela abaixo, com exceção da máquina de banco de dados que deve ser planejada de acordo com o tamanho do banco de dados e de acordo com a documentação da própria Microsoft.
| COMPONENTES | MÍNIMO | RECOMENDADO |
|:----- ---------
:----------:---------------
| CPU | Quatro processadores com 4 núcleos com 4MB L2 2GHz 64Bits | Quatro processadores com 8 núcleos com 6MB L2 3GHz 64Bits |
| RAM | 8GB | 16GB |
| Discos | 512GB SATA II | 512GB SSD |
| Sistema Operacional | Windows Server 2012 R2 64Bits | Windows Server 2012 R2 64Bits |
| Outros | IIS 7.5 + Framework 4.5 + SQL Server 2012 64Bits (com SP1 ou superior) | IIS7.5 + Framework 4.5 + SQL Server 2014 64Bits |

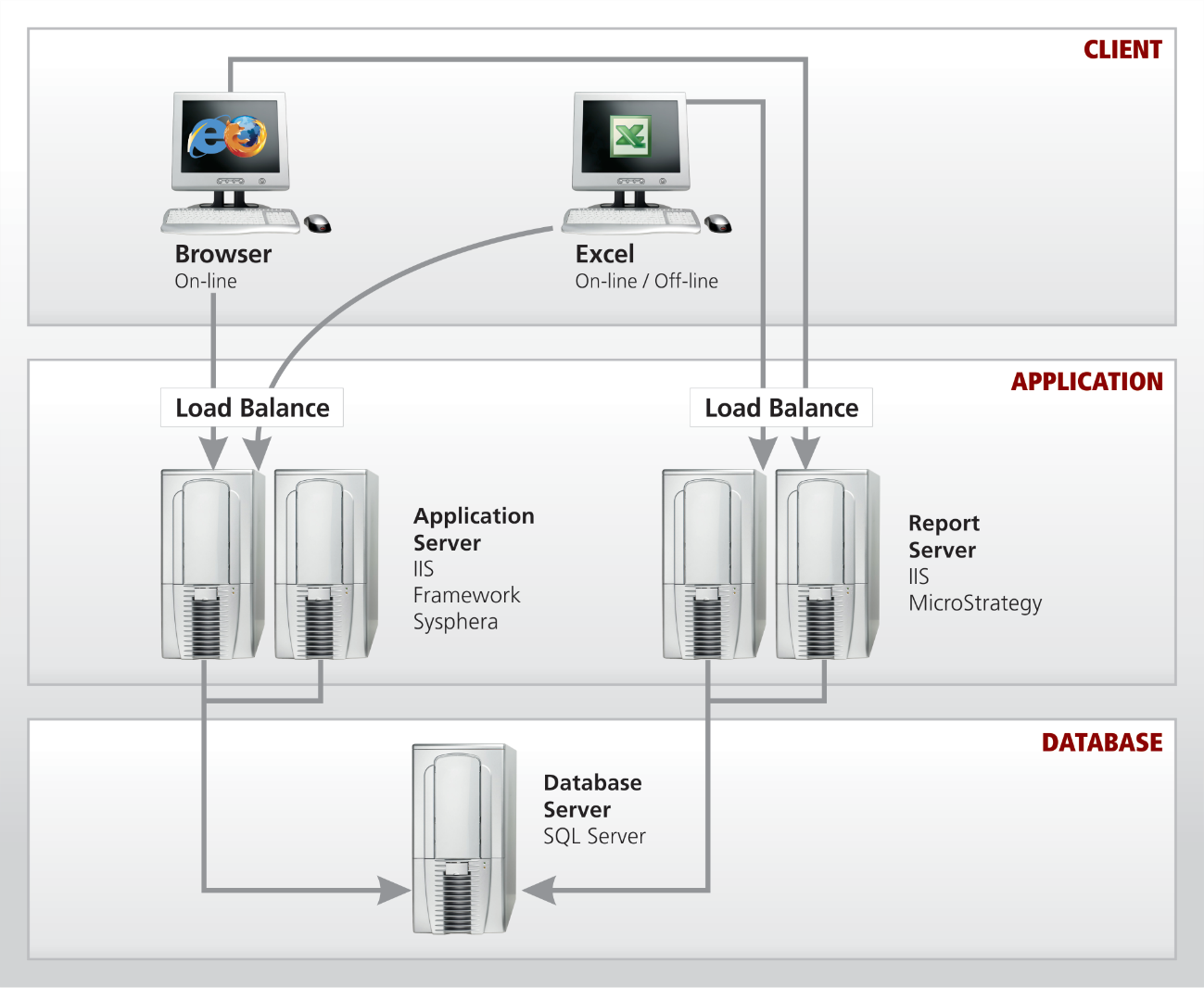

A imagem a seguir ilustra o esquema da arquitetura na implantação de grande porte.
¶ 4. Requisitos de Largura de Banda
A solução T6 Planning é uma aplicação 100% Web, deste modo toda a comunicação HTTP/HTTPS é compactada. Mesmo o T6 Planning Excel Add-in comunica com o servidor T6 Planning usando HTTP/HTTPS compactado. Portanto, os requisitos de largura de banda são pequenos.
A quantidade de dados transferidos em cada operação depende de muitos fatores, mas o mais importante é a quantidade de células transferidas ou atualizadas por operações e a quantidade de usuários simultâneos.
¶ 4.1 Premissas
As seguintes premissas foram utilizadas em testes que determinam os requisitos de largura de banda:
- Um cubo de 10 dimensões de média complexidade. Dimensão “Conta” com 7.512 membros e outra dimensão com menos de 500 membros;
- Implementação de médio porte;
- 100 usuários simultâneos;
- 50% abrindo um formulário com 10.000 células;
- 20% abrindo um formulário com 8.900 células e salvando 4.000 células após 10 minutos da análise dos dados;
- 30% abrindo um formulário com 3.000 células e salvando 1.000 células após 5 minutos da análise dos dados;
¶ 4.2 Consumo de Largura de Banda
O consumo de banda por usuário de T6 Planning: uma média de 20 Kbps e um máximo de 80 Kbps.
